STM7 현미경은 Sub-microon 의 높은 정밀도와 다양성을 제공하여 전자 부품이나 파트의 X,Y,Z 축의 측정을 할 수 있습니다. 저배율 렌즈와 함께 정밀부품 및 금속가공에도 효율적으로 사용하실 수 있습니다.
- 공간을 절약하는 디자인과 소비자의 요구에 대응한 고정밀도 스테이지
- 높은 측정 정밀도와 내구성
- STM7은 쉬운 사용법에 중점을 두고 디자인되었습니다.
- 최고의 반복정밀도를 자랑하는 자동 초점 장치
- 관찰과 측정시 다양한 종류의 Accessories
- 보다 향상된 측정을 하기 위한 시스템
소비자의 다양한 요구에 대응하는 고정밀도 스테이지
■ 4 종류의 다양한 옵션형 스테이지

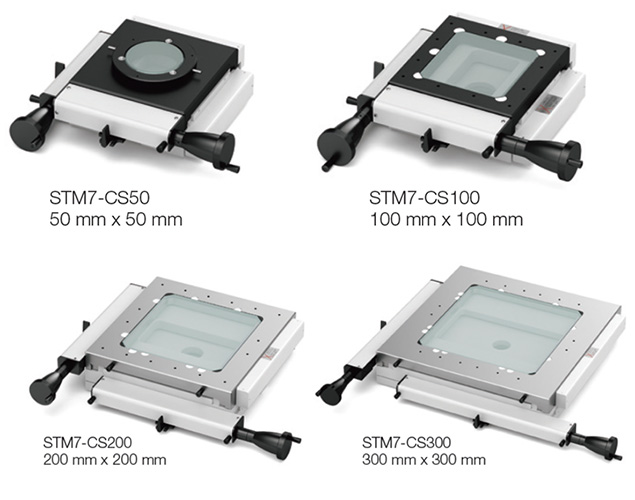

4종류의 스테이지 (50x50, 100x100, 200x200, 300x300)은 조동/미동 동축 손잡이를 사용하며, 타브랜드와 차별화된 정사각형 모양의 디자인으로,Y축 Strock 부족으로 인하여 Sample을 회전하여 측정해야만 하는 단점을 보완하였다. 그리고, 정사각형의 Stage 디자인은 회전형 Stage 방식이 가능하도록 지원해준다.
높은 측정 정밀도와 내구성
■ 고강도 Body와 산화방지 Stage
|
어떤 측정장비보다도 정밀도가 우수하며 오랜시간이 흘러도 같은 정밀도를 유지합니다. OLYMPUS는 향상된 고강도의 Body와 산화에 강한 정밀stages를 갖추고 있습니다. 높은 신뢰 으로 사용자의 측정 요구에 맞추기 위하여 견고한 linear guide와 정확한 linear scale을 사용하였습니다. |
■ 광학 Linear Scale은 Sub-micron 분해능을 제공합니다.
광학 Linear Scale
|
스케일의 정밀도는 측정현미경의 정밀도를 결정하는 중요한 요소입니다.
STM7은 OLYMPUS의 광학 linear scale로 획득된 정보를 전기적인 절차를 통하여 측정합니다. |

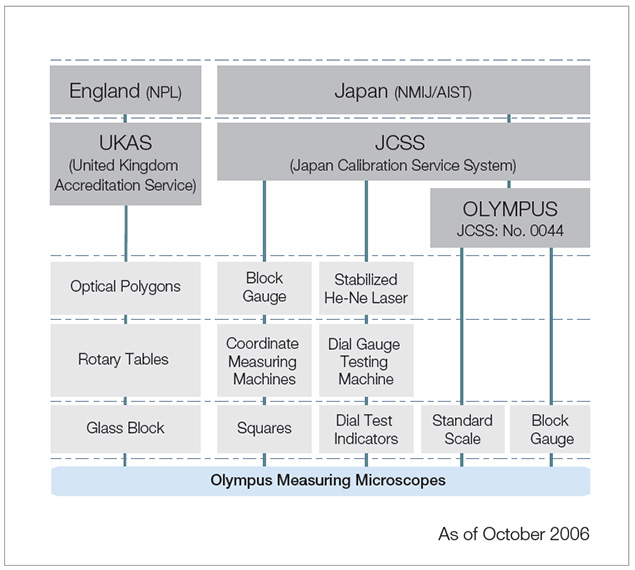

국제표준에 맞는 검증 시스템
OLYMPUS는 stages의 생산과 조립과정에서 고정밀도를 보증하기 위하여 높은 수준의 환경을 유지합니다. 항온조립라인에서 숙련된 OLYMPUS 엔지니어들이 고정밀도 기계를 주의깊게 선택하여, 섬세한 마무리 작업과 최종 검수를 통해 조립합니다. 모든 구성 파트와 완성된 제품은 엄격한 검증 시스템에서 완벽하게 통제됩니다.
측정 현미경 검증 시스템

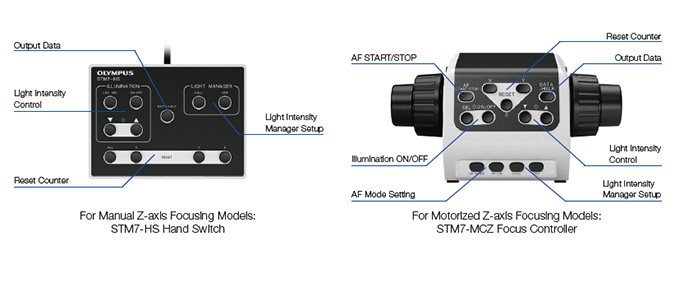

STM7은 쉬운 사용법에 중점을 두고 디자인되었습니다.
■ 전동 초점 장치는 빠른 Z축 측정이 가능합니다.
STM7는 초점획득 및 높이 또는 깊이 측정시 눈에 띄게 향상된 안정성을 가진 전동 초점 장치를 채택하였습니다. 수직 Z모터를 5단계로 조정하여 측정시에 발생하는 피로를 상당히 줄일수 있습니다.
■ 이상적인 관찰위치에 Counter 배치
STM7은 초점획득 및 높이 또는 깊이 측정시 눈에 띄게 향상된 안정성을 가진 전동 초점 장치를 채택하였습니다. 수직 Z모터를 5단계로 조정하여 측정시에 발생하는 피로를 상당히 줄일수 있습니다.
Counter(카운터) |
Counter는 간편한 관찰을 위해 표시창을 눈높이에 위치하여 현미경 body에 결합됩니다. 관찰자는 표본에 집중하면서 근소한 눈동자의 움직임만으로 측정값을 확인할 수 있습니다. |
■ UIS2 광학계와 LED 조명은 Edge 감지를 향상시킵니다.
STM7은 높은 수준의 분해능과 contrast를 갖춘 OLYMPUS UIS2광학계와 충실한 색재현력을 수행하는 LED조명을 채택하였습니다. 놀랍게 향상된 Edge감지 기능은 측정의 반복성을 현저히 향상시켰습니다. LED조명의 깜박임이 없고 장시간의 관찰에서도 눈의 피로를 현저히 줄여줍니다.
 |
 |
| White LED |
할로겐 램프 |
■ 쉬운 위치획득을 위한 Reticles
Reticle (레티클) |
측정 샘플들간의 정확한 정렬을 위하여 사용되는 reticle은 어떤 측정현미경보다 뛰어난 성능을 자랑합니다. 직선 정렬에서 두줄의 점선 reticle를 사용하여 한줄reticle보다 정밀한 정렬을 할수 있습니다. OLYMPUS는 샘플측정시 두줄의 점선 reticle를 사용하여 보다 향상된 정렬 정밀도를 자랑합니다. |
최고의 반복정밀도를 자랑하는 자동 초점 장치
■ 고정밀도의 Auto Focus System (옵션 사용시 가능)
레이저를 기반으로 하는 초점장치는 두가지 모드를 지원합니다(one-shot 모드 / trace 모드). 눈을 이용한 높이 및 깊이 측정시에 두가지 모드 중 한가지를 선택하여 정밀한 관찰을 할수 있습니다. 뛰어나게 향상된 효율성과 반복정밀도는 Z축 측정시에 두 손을 stage control손잡이에서 놓지 않고도 지속적인 측정이 가능합니다.
[One-Shot Mode]
이 모드는 field of view의 중앙에서 자동 초점 기능을 실행하여 즉각적으로 초점을 잡을수 있습니다.
[Trace Mode]
이 모드는 스테이지가 샘플을 검색하는 동안 항상된 자동 초점 기능을 유지합니다.
디지털 이미지의 기록과 저장은 디지털 카메라로 가능합니다.

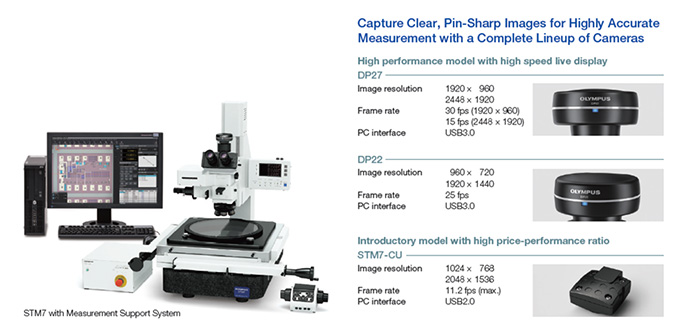

디지털 카메라는 STM7 삼안 튜브에 부착할 수 있습니다. 이것은 디지털 이미지의 기록과 저장이 가능하고, 보고서 작성을 쉽게 해줍니다. 이미지의 질, 기능, 사용 편리성 등을 고려하여 소비자의 어플리케이션에 맞는 제품을 OLYMPUS의 넓은 제품군에서 선택하실 수 있습니다.
OLYMPUS 카메라 라인업을 장착하여 사용시에 제공되는 STM7-BSW 소프트웨어는 사용자에게 편리한 다양한 어플리케이션을 제공하여 줍니다.
